Adjusta-Cone®: innovatív és tartós
Adjusta-Cone ®: tartósteszt és működés
Az Adjusta-Cone ® az egyetlen áramlásmérő a világon, mely automatikusan képes idomulni a térfogatáramhoz és minden tartományban optimális pontossággal mérni. Ezt a nem mindennapi mutatványt egy csúszógyűrű megfelelő pozícióba állítása teszi lehetővé. Az előző részben áttekintettük, hogyan és milyen igénybevételekre méretezték az eszközt, most lássuk a gyakorlati oldalt!
Több vevőnkben is felmerült a jogos kérdés: garantálható-e, hogy az ehhez szükséges tömítések a mostoha felhasználási körülmények között is hosszú időn keresztül hibátlanul működjenek?
Tesztelés szélsőséges igénybevételen
A GM-Flow frappáns választ adott erre a kérdésre: megrendeltek egy tartóstesztet, melynek során a mozgó alkatrészek tömítéseit a tervezési tartomány szélsőértékein, dinamikus igénybevétel mellett vizsgálták. A teszt főbb ismérvei:
- 120 bar nyomáson
- 120 °C hőmérsékleten
- A tömítések tönkremeneteléig ismételni a beállás folyamatát
Gavin Munro rávilágít, hogy ezeket a körülményeket előállítani és teljes teszt alatt fenntartani korántsem triviális:
- Először is a mérőeszközt hidrauilkaolajjal kellett feltölteni, hiszen a tervezett hőmérséklet meghaladja a víz forráspontját.

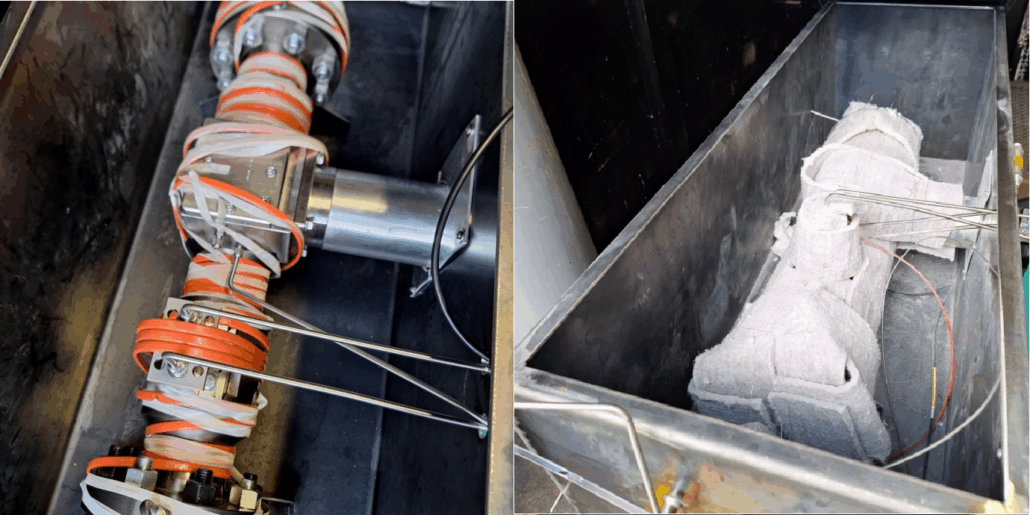

- Majd a teljes eszközt be kellett tekerni egy fűtőszállal, amire vastag szigetelés került, a hő megtartását biztosítandó.
- Végül pedig N2 gázzal “nyomták meg” az eszközt, hogy a 120 baros üzemi nyomásértéket fenntartsák.
A teszt jelenleg még fut, érdeklődve várjuk, hogy milyen hosszú időt, illetve hány ciklust bír a fenti körülmények között az Adjusta-Cone ®.
Flow Computer: az Adjusta-Cone ® agya
A mérési tartomány váltása nem túl érdekfeszítő látvány, hiszen kívülről csak egy visszajelző lámpát látunk, mely a gyűrű relatív pozícióját jelzi. A készüléken belül a GM-Flow váltójában egy elektromos aktuátor hajtja végre az átállást. Egy kézikerék segítségével a váltás felülbírálható, és a mérési tartomány manuálisan változtatható.
A rendszer agya, az u.n. Flow Computer állandóan figyeli a nyomáskülönbséget, és ha az kilép a megadott határértékekből, a vezérlő utasítást ad a váltásra. Saját tartalék-akkumulátora biztosítja, hogy az áramellátás kiesése esetén is működőképes maradjon a rendszer.
Az áramlásmérés a váltás alatt természetesen szünetel, a mérési hibák kiküszöbölése végett. Ekkor a Flow Computer “mérési mód”-ból “váltási mód”-ra áll át, és erről visszajelzést is ad az operátoroknak. A teljes mozgási tartomány bejárása nagyjából 90 másodpercet vesz igénybe, ezután az eszköz visszatér mérési módba, és a Flow Computer automatikusan vált a tartománynak megfelelő kalibrációs értékekre.
A mérési adatok azonnal újra elérhetővé válnak, az 5 másodperctől 15 percig terjedő átlagolással együtt, de természetesen valósidejű adatrögzítésre is lehetséges.
Ha az Ön projektjében is szükség van erre a rendkívül sokoldalú és tartós mérőeszközre, vegye fel velünk a kapcsolatot!
