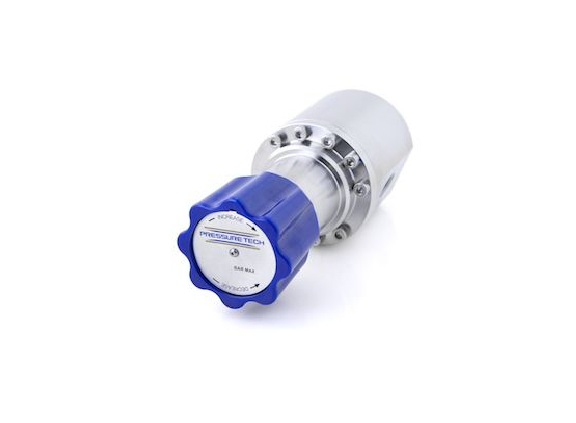

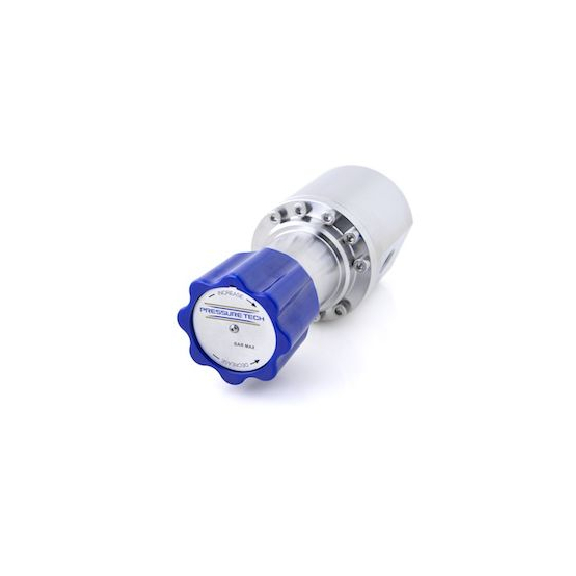

Reduktor kiválasztása és méretezése: az alapok
Az ipar minden területén, ahol valamilyen túlnyomásos közeggel dolgozunk, jó eséllyel szükség lesz valamilyen nyomáscsökkentőre. Az elnevezés persze változhat: nyomásszabályzó, reduktor stb., de nevezzük is bárhogy, ezek a szelepek alapvető elemei a jól kézben tartott, szabályozott és biztonságos működésnek.
Ha Önnek is szüksége van ilyen elemre, és a legkiválóbb minőségű szelepeket szeretné a rendszerében tudni, rövid válaszidővel és teljeskörű technikai támogatással állunk rendelkezésére, ebben a bejegyzésben pedig összefoglaljuk, milyen adatokra van szükség egy nyomásszabályzó kiválasztásához, milyen kérdések merülhetnek fel a méretezés során.
Alapkérdés: nyomásszintek
A legalapvetőbb kérdés természetesen, hogy a reduktor milyen nyomásszinteken fog üzemelni, azaz: mekkora nyomásról mekkorára kell lépnünk. Ez a legritkább esetben egy-egy konkrét szám: a felvíz és/vagy alvíz oldali nyomás rendszerint változik a folyamat során, így inkább két intervallumról beszélhetünk.
A belépő oldali nyomás változása mögött leginkább a tároló – például egy gázpalack – kiürülése áll. Ezt angol szakkifejezéssel „decaying inlet” jelenségnek nevezik. Vannak persze esetek, mikor ezzel nem kell számolni, hiszen a betáplálási nyomás állandónak tekinthető: például, ha egy kompresszor folyamatosan fenntartja azt, vagy a rendszer akkora, hogy az elvétel nem okoz benne jelentős változást.
Ha azonban a felvíz oldali nyomás fluktuál, vagy folyamatosan csökken, az hatással lehet az alvíz oldali nyomásra is: az szintúgy csökkenni fog. Mivel ez a legtöbb technológiában nem megengedhető, kiegyensúlyozott szeleptesttel, esetleg kétlépcsős nyomáscsökkentéssel védekezünk ellene.
Utóbbira jó példa lehet egy hidrogén üzemanyagcella működése. A H2 gázt minél nagyobb nyomáson érdemes tárolni a helyhatékonyság és energiasűrűség optimalizálása miatt. A cellák azonban légköri- vagy enyhe (néhány bar-os) túlnyomáson működnek. Egy lépcsőben azonban a reduktor nem tud 700 bartól 40 barig (a betáplálás leürülésével) ugyanolyan nyomásszintet biztosítani: a pontos szabályzás két lépcsőben valósítható meg.
Reduktor térfogatárama
Mindegy, hogy Nm3/h, kg/h, m3/h, vagy más mértékegységben áll rendelkezésre, de ismernünk kell a szelepen átfolyó áramlás nagyságát. Ez szorosan összefügg a nyomásszintekkel, hiszen ha a betáplálási nyomás csökken, a szelepünk hiába nyit tovább, elképzelhető, hogy nem fogja tudni biztosítani a kellő mennyiségű közeget az alvíz oldalnak.
A könnyebb összehasonlíthatóság érdekében a szelepek egy dimenziótlan mennyiséggel, az átfolyási tényezővel jellemezhetőek (bár persze ez sem mindig triviális). A megfelelő Cv érték kiválasztása az optimális szabályzó megtalálásának kulcsa.
Az alulméretezett szelepen fojtott áramlás következik be, mely az élettartam csökkenése és a meghibásodási kockázat mellett ráadásul korlátozza is az átáramló tömegáramot. Egy túlméretezett szelep esetén viszont a „droop” jelenség okoz kiszámíthatatlan működést és pontatlan szabályzást.
A szabályozni kívánt közeg
Ha a fenti mennyiségekkel tisztában vagyunk, nagyon fontos, hogy a reduktor – illetve annak tömítései – kompatibilisek legyenek a szabályozni kívánt közeggel. Minél több információnk van az átfolyó anyagról, annál jobb.
- Milyen hőmérséklet-tartományban kell a szabályzást megvalósítani?
- Agresszív, korrozív-e a közeg?
- Vannak-e szennyeződések a közegben (ezek tömítetlenségi problémákhoz vezethetnek)?
- Az átfolyó gáz/folyadék tűz-és robbanásveszélyes-e?
- Milyen egyéb, különleges kémiai, fizikai tulajdonságai vannak a közegnek? (Kézenfekvő példa a hidrogén, mely elterjedtsége ellenére több kihívást is tartogat a szabályzóknak.)
Partnercégeink, a Pressure Tech és a Seetru számos egyedi megoldással, anyagválasztással és kialakítással teszik termékeiket konfigurálhatóvá, így minden alkalmazáshoz tudunk optimális megoldást ajánlani portfóliójukból.
Egyéb követelmények
A fentiek után is marad még számos testreszabható paraméter, kialakítási kérdés. Lehet, hogy a szabályzó beállítási pontját gyakran kell változtatni, ekkor könnyen – szerszámmentesen – és pontosan kezelhető megoldást kell választanunk.
Lehetséges, hogy éppen hozzáférésgátolt szabályzóra van szükségünk, vagy hogy elsődleges szempont a könnyű javíthatóság és szervizelehetőség (például a járműipar, vagy olajipar esetében).
Vannak olyan alkalmazások is, ahol maga az átfolyó közeg nem különleges, korrozív, vagy veszélyes, azonban maga a környezet az. Jó példa erre az olajipar: a reduktor egyszer glikolos vizet áramoltat keresztül magán, ám mindezt tengeri, sós, párás környezetben kell tennie, több ezer órányi szabályzás során, mindvégig olyan pontosan, mint mikor a rendszerbe beszerelték.
