Látható nyomás: a megfelelő manométer kiválasztása
A manométerek alapvető és sokszor szabványban előírt elemei minden folyamatnak, ahol a közeg nyomásának ismerete fontos szabályzási- vagy akár biztonságtechnikai szempontból. Ez az elterjedtség viszont azt is jelenti, hogy ezeknek a mérőeszközöknek rendkívül változatos üzemeltetési körülmények, közegek és mérési határok között kell helytállniuk.
A mutatós nyomásmérők működési elveiről, típusairól már írtunk korábban, most azt szeretnénk röviden – a teljesség igénye nélkül – bemutatni, milyen adatokra van szükség a manométer kiválasztása során.
A bőség zavara: kimeríthetetlen opciók
Az elnevezés görög eredetű: manosz (vékony, ritka) és metron (mérték) szavak összetételéből jött létre. Ezek az elemek látszólag igen egyszerűek, felmerülhet tehát a kérdés: miért lenne nehéz feladat egy manométer kiválasztása?
Partnerünk, a Stewart-Buchanan Gauges portfóliójában több, mint 30 000 termék-variáció szerepel. Ez a valóban lenyűgöző mennyiség úgy áll elő, hogy páratlan testreszabhatóságot kínálnak, illetve számos opció teszi lehetővé, hogy a választott mérőeszköz tökéletesen illeszkedjen a feladathoz és hosszú ideig, ismételhetően és pontosan lássa el a feladatát.
Ehhez a következő lépéseken kell végig mennünk. A sorrend természetesen változhat, illetve a folyamat iteratív: könnyen lehet, hogy a kiválasztás során rájövünk, mégsem az előre elképzelt modellel szeretnénk továbbmenni. Természetesen nincs egyetlen jó megoldás: a manométer kiválasztása mindig valamilyen parméterre való optimalizálás, legyen az akár a tartósság, akár a pontosság vagy az ár.
- Üzemeltetési körülmények áttekintése
- A folyamat jellemzőinek összegyűjtése
- A manométer alap-specifikációja
- Különleges követelmények
- Kiegészítők
- Tesztelés és tanúsítványok
Az üzemi környezet jellemzői
Még a folyamat jellemző paraméterei előtt fontos tudnunk, hogy a manométer milyen üzemi környezetben fog működni. Az extrém példákon (nagy tengerszint feletti magasság, mélytengeri alkalmazás, veszélyes környezet) kívül alapvető fontosságú a manométer kiválasztása során, ha például ATEX környezetben kell üzemelnie, mely az ipari gyakorlatban viszonylag gyakran előfordul, és máris alapvetően befolyásolja a modellválasztást.
A folyamathoz passzoló manométer kiválasztása
A méretezési/kiválasztási folyamat legfontosabb lépése. A lehető legtöbb információval kell rendelkeznünk a mérendő folyamatról, az ott előforduló közegekről. Fontos a közeg fajtája (gáz/folyadék/esetleg vegyes fázisok), a hőmérsékleti- és nyomásviszonyok, a közeg sűrűsége, viszkozitása, illetve esetleges különleges tulajdonságai (korrozív, mérgező, kristályosodásra hajlamos stb.)
Alapok kiválasztása
Ez alatt azokat a jellemzőket értjük, amelyek biztosítják, hogy a mérőeszköz illeszkedni fog a folyamathoz, mind fizikailag, mind mérési elvében és használhatóságban. A következő paraméterekre kell gondolnunk:
- Mérési elv
- Csatlakozók mérete
- Számlap mérete, átmérője
- Túlnyomás-védelem, biztonsági funkciók
- IP-védelem
Extrák és opciók
Ahogy egy autóvásárlás esetében is, ha eldöntöttük, milyen típust és modellt szeretnénk, következik az extralista böngészése. A SBG esetében ez olyan hosszú, hogy sok prémium autógyártó is megirigyelhetné! Testreszabható a teljesség igénye nélkül:
- A számlap, a test és az áramlással érintkező alkatrészek anyaga
- A számlap üvege (legtöbb termékük kérhető biztonsági üveggel is)
- A mutató, annak csillapítása
- Rendelhető száraz, vagy folyadékkal töltött változat is

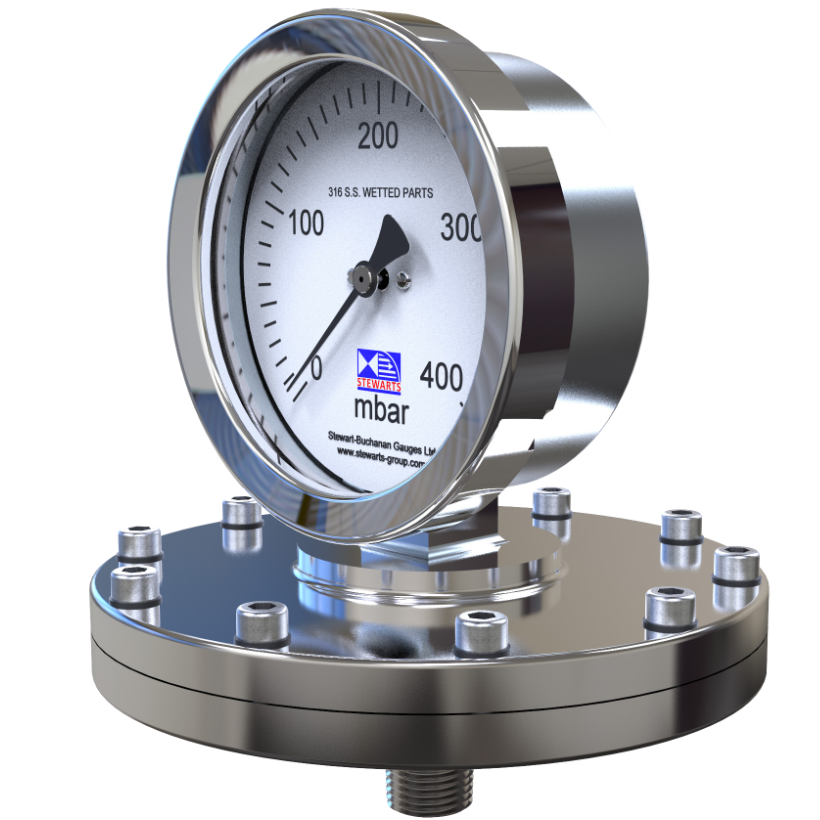

- Amennyiben vegyi tömítéssel (diaphragm seal) szerelt a manométer, ennek anyaga, töltése stb. specifikálható
- Amennyiben a folyamat megköveteli, a szifon jellemzőit is pontosítani kell
A manométer kiválasztása során lehetőség van az SBG szabadalmaztatott, különleges kiviteleit kérni:
- VIBRAGAUGE® (mely a káros rezgésektől védi az eszközt)
- NITELITEGAGE® (mely fluoreszkáló számlappal biztosítja a leolvashatóságot)
- SWIVADAPT® és SWIVEMAS® csatlakozási rendszer (mely páratlan szerelhetőséget és rugalmasságot biztosít)
- Snubbagauge® (mely a nyomáslökések elleni védelmet jelenti)
Tanúsítványok
Az anyagbizonylatok, ATEX-megfelelőség, kalibráció csupán néhány azok közül a dokumentumok közül, melyeket a gyártó készséggel állít ki termékeiről, és amelyek nélkül sok iparágban ezek nem is lennének beszerelhetőek.
Ha viszont például hadiipari engedély kell, az sem probléma: az SBG ennek is megfelel, manométereit még harckocsikban is megtaláljuk.
Hogyan lesz a manométer kiválasztása mégis gyors és egyszerű?
Ha biztos akar lenni benne, hogy az Önnek leginkább megfelelő eszközt választja, amely megfelel minden üzemi, technológiai és jogi követelménynek, keressen minket bizalommal! Közvetlen kapcsolatunk a gyártóval lehetővé teszi, hogy gyors és naprakész technikai támogatást adjunk, és a variációs lehetőségek tízezreiből megtaláljuk azt, mellyel az Ön nyomásmérési igényeit optimálisan, hosszú távon szolgálhatjuk ki.
